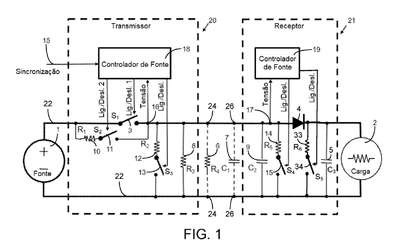

Patente de Invenção MÉTODO PARA DETECTAR UMA FALHA DE RESISTÊNCIA EM SÉRIE de VOLTSERVER INC. — IPC G01R 19/10. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Em um sistema de energia elétrica digital, um valor de amostra de corrente elétrica é adquirido junto com um valor de amostra de tensão dentro de uma janela de tempo na qual a corrente elétrica e a tensão permanecem substancialmente inalteradas. Uma tensão em série de linha de transmissão é derivada da diferença entre a tensão no transmissor e a tensão no receptor. Cada tensão em série de linha de transmissão é dividida por um valor de amostra de corrente elétrica armazenada correspondente para gerar uma razão indicativa da resistência em série da linha de transmissão. Essas etapas são repetidas, e o dispositivo de desconexão do transmissor é colocado em um estado não condutor se uma diferença na relação gerada em um ou mais períodos de tempo exceder um máximo predeterminado, em que exceder o máximo predeterminado é indicativo de uma falha de resistência em série. Alternativamente, um valor de resistência em série, determinado pela divisão de uma mudança na tensão por uma mudança na corrente, é avaliado para detectar uma falha.
