DISPOSITIVO DE FILTRAÇÃO MULTIZONAL PARA UM REATOR DE HIDROPROCESSAMENTO DE FLUXO DESCENDENTE

Classificação IPC

Prioridades unionistas

Resumo técnico

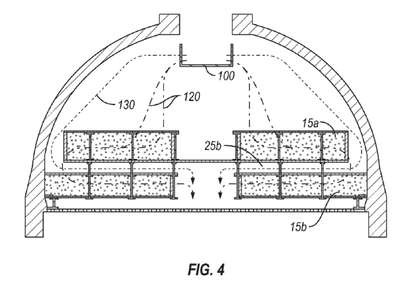

DISPOSITIVO DE FILTRAÇÃO MULTIZONAL PARA UM REATOR DE HIDROPROCESSAMENTO DE FLUXO DESCENDENTE. É divulgado um dispositivo de filtração multizonal para um reator de hidroprocessamento catalítico de fluxo descendente. O dispositivo de filtração pode ser usado nas indústrias de processamento de petróleo e de produtos químicos em reações catalíticas de matérias-primas hidrocarbonadas na presença de hidrogênio, em temperatura e pressão elevadas, para remover contaminantes de correntes de alimentação de líquido e de gás misto para leitos de catalisador de reator. O dispositivo de filtração pode ser fornecido como uma instalação horizontal na parte superior de um reator, por meio do qual o líquido de corrente de alimentação é passado através de zonas de meios de filtração em uma direção de fluxo radial. Emuma zona, o fluxo é radialmente para fora, do centro de uma zona do dispositivo de filtração para a parede do reator. Em outra zona, o fluxo é radialmente para dentro,da parede do reator para o centro de uma zona do dispositivo de filtração. O líquido flui para o leito catalisador de reator após passar pelo dispositivo de filtração. Dentreos benefícios fornecidos estão a minimização de incrustações e partículas pequenas/finas que atingem o leito catalisador abaixo do dispositivo, redução da queda de pressão através do reator, mesmo quando o filtro está completamente sujo, o potencial para volume adicional de catalisador devido à menor necessidade de usar materiais de classificação de catalisador e o potencial aprimorado para redução das necessidades de manutenção durante a operação do reator, por exemplo, escumação do leito superior ou substituição dos meios de filtração, estendendo-se, assim, o tempo de execução do reator.
