Patente de Invenção FERRAMENTA DE USINAGEM PARA CRIAR ABERTURAS EM UM MATERIAL DE MÚLTIPLAS CAMADAS — IPC B23B 35/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.

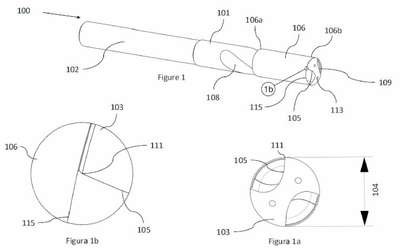

FERRAMENTA DE USINAGEM PARA CRIAR ABERTURAS EM UM MATERIAL DE MÚLTIPLAS CAMADAS. Uma ferramenta (100) de usinagem para criar aberturas em um material de múltiplas camadas é fornecida. A ferramenta compreende um corpo principal (101) compreendendo um acoplamento (102) e um cabeçote de corte (103) em uma extremidade do mesmo, o cabeçote de corte tendo um diâmetro de corte (104), pelo menos uma aresta de corte (105) e pelo menos um canto externo (111), e uma camisa (106) tendo uma espessura média de parede de camisa (107), um comprimento (L), uma extremidade distal (106a), uma extremidade proximal (106b) tendo uma borda frontal (115), um diâmetro de camisa interna (120) e um diâmetro de camisa externa (121), a referida camisa cobrindo pelo menos parte da região entre o acoplamento e a aresta de corte e configurada para direcionar contaminantes para longe da abertura. O diâmetro da camisa interna aumenta em direção à extremidade proximal de modo que, em uso, a camisa é afunilada na direção do cabeçote de corte. O diâmetro de corte é maior do que o diâmetro da camisa externa na extremidade proximal.
