Patente de Invenção CONEXÕES COM EQUIPAMENTOS ELÉTRICOS SUBMARINOS de SUBSEA 7 NORWAY AS — IPC E21B 33/038. Figura publicada pelo INPI na Revista da Propriedade Industrial.

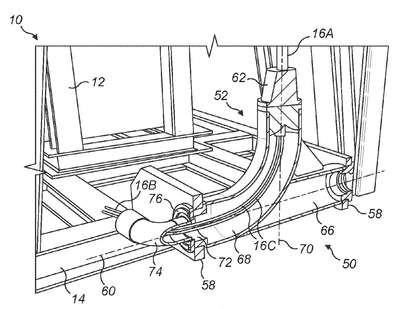

CONEXÕES COM EQUIPAMENTOS ELÉTRICOS SUBMARINOS. A presente invenção refere-se a uma conexão de cabo giratória para uma unidade de equipamento submarino compreende uma guia de cabo tubular suportada pela unidade, estendendo-se ao longo e ao redor de um eixo de rotação. Um cabo que se estende através da conexão compreende uma seção intermediária que se estende ao longo ou ao lado do eixo de rotação dentro da guia de cabo e uma seção externa, giratória em torno do eixo de rotação, que se estende para fora do eixo de rotação em uma direção transversal ao eixo de rotação. Ao instalar ou recuperar a unidade no leito marinho ou a partir dele, o movimento de rotação da seção externa do cabo em relação à unidade é acomodado pela deformação por torção da seção intermediária do cabo. Ao permitir que o cabo gire acima e abaixo do eixo de rotação, a conexão permite que a unidade seja abaixada a partir de uma embarcação que também arria e coloca o cabo. Preliminarmente, o cabo pode ser acoplado à unidade a bordo da mesma embarcação.
