DISPOSITIVO DE GERAÇÃO DE ENERGIA EÓLICA, ROTOR E LÂMINA

Classificação IPC

Prioridades unionistas

Resumo técnico

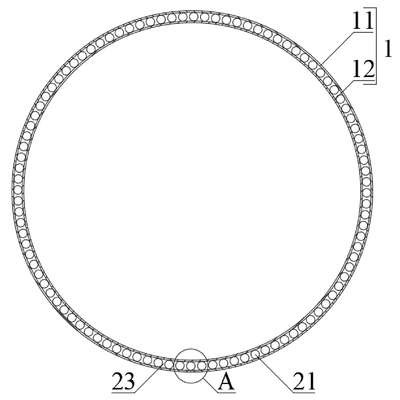

DISPOSITIVO DE GERAÇÃO DE ENERGIA EÓLICA, ROTOR E LÂMINA. O presente pedido se refere a uma lâmina, um impulsor e um dispositivo de geração de energia eólica. A lâmina compreende uma raiz de lâmina (1) e vários conjuntos de conexão (2) dispostos em intervalos. A raiz da lâmina compreende uma camada de assentamento externa (11) e uma camada de assentamento interna (12) que são formadas na raiz da lâmina, onde uma cavidade de montagem é fornecida entre a camada de assentamento externa e a camada de assentamento interna, a cavidade de montagem sendo anular; uma extremidade de cada conjunto de conexão é inserida na cavidade de montagem, e a outra extremidade dela é adaptada para ser conectada a um cubo de uma turbina eólica. Cada conjunto de conexão compreende uma biela (21), uma luva de conexão (22) e um membro limitador (23), onde a biela é fornecida com uma primeira porção (211) e uma segunda porção (212), a primeira porção sendo montada na cavidade de montagem, a segunda porção projetando-se para fora da cavidade de montagem e sendo adaptada para ser conectada ao cubo da turbina eólica, a luva de conexão sendo revestida na segunda porção, e o membro limitador sendo disposto entre bielas adjacentes e encostado nas bielas adjacentes. As bielas na lâmina são conectadas, em uma posição onde as bielas estão em conexão com a raiz da lâmina, tanto à raiz da lâmina quanto aos membros limitadores, uma parte das cargas transmitidas da raiz da lâmina para as bielas é transmitida diretamente para as bielas, e a outra parte das cargas é transmitida para as bielas por meio dos membros limitadores, de modo que o problema de resistência de interface relativamente baixa na raiz da lâmina é aliviado.
