SISTEMAS PARA CONFIGURAR SELETIVAMENTE UMA INTERFACE FÍSICA DE MEMÓRIA FLASH, MÉTODO PARA CONFIGURAR SELETIVAMENTE UMA INTERFACE FÍSICA DE MEMÓRIA FLASH, E SISTEMA EM UM CHIP

Em AnálisePatente de InvençãoPCT · US2023032779

Dados do pedido

Patente de Invenção SISTEMAS PARA CONFIGURAR SELETIVAMENTE UMA INTERFACE FÍSICA DE MEMÓRIA FLASH, MÉTODO PARA CONFIGURAR SELETIVAMENTE UMA INTERFACE FÍSICA DE MEMÓRIA FLASH, E SISTEMA EM UM CHIP — IPC G06F 13/38

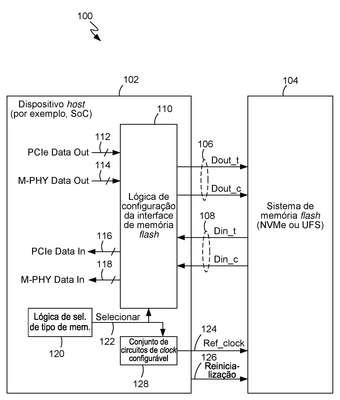

Patente de Invenção SISTEMAS PARA CONFIGURAR SELETIVAMENTE UMA INTERFACE FÍSICA DE MEMÓRIA FLASH, MÉTODO PARA CONFIGURAR SELETIVAMENTE UMA INTERFACE FÍSICA DE MEMÓRIA FLASH, E SISTEMA EM UM CHIP — IPC G06F 13/38. Figura publicada pelo INPI na Revista da Propriedade Industrial.

Número

112025006559

Tipo

Patente de Invenção

Depósito

14/09/2023

Publicação

30/09/2025

PCT

US2023032779

Andamento no INPI

Exame ainda não requerido
  1. Depósito14/09/23
  2. Publicação
  3. Exame
  4. Deferimento
  5. Concessão
  6. Em vigor

O exame técnico ainda não foi requerido. Sem esse requerimento até 14/09/2026, o pedido é arquivado em definitivo (art. 33 da LPI).

Prazo para requerer o exame:14/09/2026(faltam 21 dias)

Deixe seu contato e avisamos você

Acompanhamos as publicações do INPI e avisamos assim que houver movimentação neste processo.

Usamos seus dados apenas para este aviso.

Última movimentação publicada pelo INPI: 30/09/2025. Atualizamos a cada nova RPI, publicada semanalmente.

Depositantes e inventores

Depositantes

Q. I. (pessoa física)

US

Ver toda a carteira desta empresa

Inventores

S. T. (pessoa física)

US

Dados técnicos

Classificação IPC

Prioridades unionistas

US

17/966,450 · 14/10/2022

Resumo técnico

SISTEMAS PARA CONFIGURAR SELETIVAMENTE UMA INTERFACE FÍSICA DE MEMÓRIA FLASH, MÉTODO PARA CONFIGURAR SELETIVAMENTE UMA INTERFACE FÍSICA DE MEMÓRIA FLASH, ESISTEMA EM UM CHIP. Uma interface física de memória flash em um dispositivo host pode ser configurada com base em um sinal de seleção indicando se um sistema de memória flash é um primeiro tipo ou um segundo tipo. Com base no sinal de seleção, uma primeira entrada de sinal de dados de memória diferencial do conjunto de circuitos acionador ou uma segunda entrada de sinal de dados de memória diferencial do conjunto de circuitos acionador pode ser acoplada a uma entrada de dados diferencial do sistema de memória flash. Com base no sinal de seleção, uma saída de dados diferencial do sistema de memória flash pode ser acoplada a uma primeira saída de sinal de dados de memória diferencial do conjunto de circuitos receptor ou a uma segunda saída de sinal de dados de memória diferencial do conjunto de circuitos receptor. Adicionalmente, são revelados: sistemas para configurar seletivamente uma interface física de memória flash, método para configurar seletivamente uma interface física de memória flash e sistema em um chip relacionados.
