Patente de Invenção MONTAGEM E MÉTODO PARA CONECTAR UMA TORRE DE TURBINA EÓLICA DE AÇO A UMA FUNDAÇÃO DE CONCRETO — IPC B63B 21/08. Figura publicada pelo INPI na Revista da Propriedade Industrial.

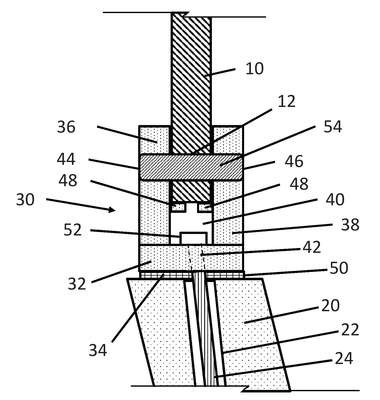

MONTAGEM E MÉTODO PARA CONECTAR UMA TORRE DE TURBINA EÓLICA DE AÇO A UMA FUNDAÇÃO DE CONCRETO. Um anel de cabeça de cabo 30 para uso na conexão de uma torre de turbina eólica 10 com uma fundação de concreto 20 compreende uma placa anular 32 para conectar com a extremidade superior da fundação de concreto 20, uma alma tubular interna 36 se estendendo axialmente a partir da placa anular 32 e uma alma tubular externa 38 se estendendo axialmente a partir da placa anular 32, em que uma fenda anular 40 é formada entre as almas tubulares interna e externa 36, 38 para receber um componente de turbina eólica tubular. A placa anular 32 compreende uma pluralidade de passagens 42 se estendendo axialmente através da mesma para receber tendões de tensionamento 24 da fundação de concreto 20 quando montada sobre a mesma. As almas tubulares interna e externa 36, 38 incluem furos 44, 46 que se estendem radialmente através delas. As posições dos furos 44 na alma tubular interna 36 correspondem às posições dos furos 46 na alma tubular externa 38 de modo que um prendedor 54 pode estender radialmente através de um furo 44 na alma tubular interna 36 e um furo 46 na alma tubular externa 38 para fixar um componente de turbina eólica tubular na fenda anular 40.
