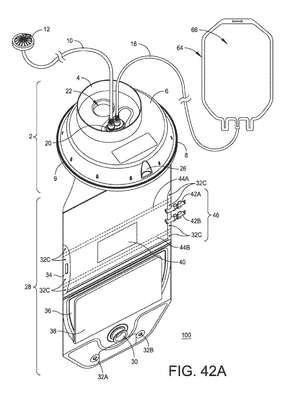

Patente de Invenção DISPOSITIVO DESCARTÁVEL PARA UM SISTEMA DE SECAGEM POR ASPERSÃO de VELICO MEDICAL, INC. — IPC F26B 3/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
DISPOSITIVO DESCARTÁVEL PARA UM SISTEMA DE SECAGEM POR ASPERSÃO. A presente invenção refere-se a um dispositivo descartável de secagem por aspersão para uso em um sistema de secagem por aspersão. O dispositivo descartável tem uma cabeça de secagem por aspersão e uma câmara de secagem de plasma. A cabeça tem um conjunto de bicos de secagem por aspersão em comunicação fluida com a fonte de plasma e a fonte de gás em aerossol pressurizado. O gás pressurizado flui em um padrão de vórtice que atomiza gotículas de plasma na câmara. A cabeça também inclui um espaço cheio que tem pressão de ar uniforme do gás de secagem. Uma placa defletora forma o piso do espaço cheio que tem jatos de gás de secagem que fornecem gás de secagem à câmara. As gotículas de plasma atomizadas evaporam na presença do gás de secagem emitido dos jatos para obter partículas de plasma secas e ar úmido. Um filtro de captura captura as partículas de plasma secas e permite que o ar úmido passe. O ar úmido passa através da saída de gás e da porta de escape.
