Patente de Invenção FIBRA ÓPTICA de SUMITOMO ELECTRIC INDUSTRIES, LTD. — IPC G02B 6/036. Figura publicada pelo INPI na Revista da Propriedade Industrial.

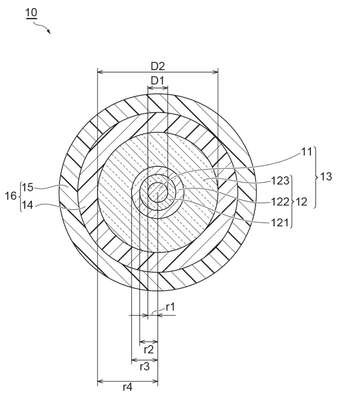

FIBRA ÓPTICA. A presente invenção refere-se à fibra óptica que inclui uma fibra de vidro, que inclui um núcleo e um revestimento. O revestimento inclui um revestimento interno que circunda o núcleo, um canal que circunda o revestimento interno e um revestimento externo que circunda o canal. Um valor médio de um índice de refração do núcleo é maior do que um valor médio de um índice de refração do revestimento interno e um valor mínimo de um índice de refração do revestimento externo. Um valor médio de um índice de refração do canal é menor do que o valor médio do índice de refração do revestimento interno e o valor mínimo do índice de refração do revestimento externo. O núcleo contém dióxido de germânio (GeO2). Uma diferença relativa do índice de refração do núcleo em relação a um índice de refração de vidro de sílica puro (SiO2) é de 0,12% ou mais e 0,30% ou menos. Um valor obtido pela subtração de uma diferença relativa do índice de refração do revestimento externo em relação ao índice de refração de vidro de sílica puro da diferença relativa do índice de refração do núcleo é de 0,25% ou mais. Um diâmetro do núcleo é 4,0 micrometro ou mais e 9,2 micrometro ou menos. Um diâmetro de campo de modo para luz que tem um comprimento de onda de 1.310 nm é 8,2 micrometro ou mais e 9,6 micrometro ou menos. Um comprimento de onda de dispersão zero é 1.300 nm ou mais e 1.324 nm ou menos. Uma inclinação de dispersão zero é 0,073 ps/(nm²·km) ou mais e 0,092 ps/(nm²·km) ou menos. Um comprimento de onda de corte de cabo é 1.260 nm ou menos. Uma perda de curvatura para luz que tem um comprimento de onda de 1.625 nm quando a fibra óptica é enrolada em torno de um mandril que tem um diâmetro de 60 mm é 0,1 dB ou menos por 100 voltas.
