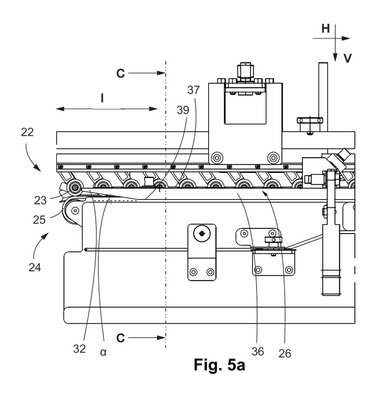

Patente de Invenção MÓDULO DE ALINHAMENTO PARA BORDAS IRREGULARES de BOBST MEX SA — IPC B65H 5/38. Figura publicada pelo INPI na Revista da Propriedade Industrial.
MÓDULO DE ALINHAMENTO PARA BORDAS IRREGULARES. A presente invenção refere-se a um módulo de alinhamento (11) para uma máquina de conversão (1). O módulo de alinhamento compreende um dispositivo de alinhamento (30) que tem um elemento de prensagem superior (22), um transportador inferior (24) e um guia (26). O guia é ainda dotado de uma extremidade de entrada inclinada para baixo (32), a extremidade de entrada sendo configurada para direcionar uma porção lateral do blank sob o guia enquanto contata a superfície lateral do guia (40) com uma borda de segmento interna (S1, S2) do blank, a borda de segmento interna estando localizada mais próximo do eixo longitudinal central do blank do que a porção lateral do blank posicionada sob o guia.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
