Patente de Invenção VEÍCULO COMPREENDENDO UM MOTOR MONTADO EM UM BERÇO POR MEIO DE UMA BIELA de HORSE POWERTRAIN SOLUTIONS, S.L.U. — IPC B60K 1/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.

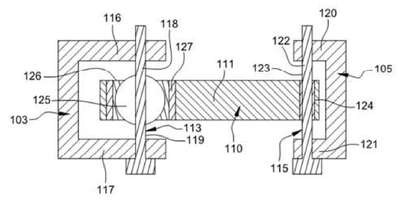

VEÍCULO COMPREENDENDO UM MOTOR MONTADO EM UM BERÇO POR MEIO DE UMA BIELA. A presente invenção refere-se a um veículo compreendendo um sistema de transmissão (5, 105), um berço (3, 103) e uma biela de reação de torque (110) através da qual o sistema de transmissão (5, 105) é montado no berço (3, 103), a dita biela (110) compreendendo uma primeira extremidade (112) montada em torno de um primeiro eixo de rotação (113) conectando duas paredes (116, 117) do berço (3, 103). De acordo com a invenção, uma junta esférica (125) é fixada ao primeiro eixo (113), a primeira extremidade (112) da biela (110) compreendendo um anel rígido (126) circundado por uma primeira pastilha elástica (127), o dito anel rígido (126) sendo montado em torno da junta esférica (125) de tal modo que, no caso de um pivotamento da biela (110) resultante de um movimento do sistema de transmissão (105), o anel rígido (126) se move em torno da junta esférica (125) para acompanhar esse pivotamento, minimizando as forças sobre a dita primeira pastilha elástica (127).
