VÁLVULA DE AJUSTE/CONTROLE DE FLUXO OTIMIZADA, PARTICULARMENTE PARA CONJUNTOS PARA A DISPENSAÇÃO DE UM LÍQUIDO DE IRRIGAÇÃO PARA MÁQUINAS PARA BORRIFAR E/OU CONTROLE DE ERVAS DANINHAS OU SEMELHANTES

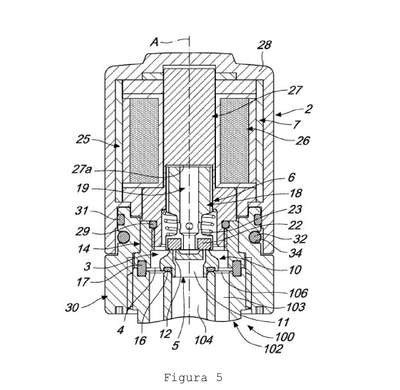

Patente de Invenção VÁLVULA DE AJUSTE/CONTROLE DE FLUXO OTIMIZADA, PARTICULARMENTE PARA CONJUNTOS PARA A DISPENSAÇÃO DE UM LÍQUIDO DE IRRIGAÇÃO PARA MÁQUINAS PARA BORRIFAR E/OU CONTROLE DE ERVAS DANINHAS OU SEMELHANTES de ARAG S.R.L. — IPC F16K 1/44. Figura publicada pelo INPI na Revista da Propriedade Industrial.
VÁLVULA DE AJUSTE/CONTROLE DE FLUXO OTIMIZADA, PARTICULARMENTE PARA CONJUNTOS PARA A DISPENSAÇÃO DE UM LÍQUIDO DE IRRIGAÇÃO PARA MÁQUINAS PARA BORRIFAR E/OU CONTROLE DE ERVAS DANINHAS OU SEMELHANTES. Uma válvula de ajuste/controle de fluxo otimizada (1), particularmente para conjuntos (100) para a dispensação de um líquido de irrigação para máquinas para borrifar e/ou controlar ervas daninhas ou semelhantes. A válvula 1 compreende um corpo de válvula (2), dentro do qual uma câmara de passagem/coleta (3) para um líquido de irrigação é definida, pelo menos uma primeira abertura (4) e pelo menos uma segunda abertura (5) para a passagem do líquido de irrigação, que estão associadas com o corpo de válvula (2) em comunicação fluida com a câmara de passagem/coleta (3), e pelo menos um assento de vedação associado com o corpo de válvula (2) e interposto entre a primeira abertura e a segunda abertura (4, 5) dentro da câmara de passagem/coleta (3). A válvula (1) compreende adicionalmente meios de controle de fluxo (6) acomodados dentro do corpo de válvula (2) de forma que eles podem se mover ao longo de um eixo de operação (A) entre uma configuração fechada e uma configuração aberta, e meios de atuação (7) para atuar o movimento dos meios de controle de fluxo (6) ao longo do eixo de operação (A) entre a configuração aberta e a configuração fechada. Na configuração fechada os meios de controle de fluxo (6) contatam o pelo menos um assento de vedação de maneira a evitar a comunicação fluida entre a primeira abertura e a segunda abertura (4, 5) e na configuração aberta os meios de controle de fluxo (6) são espaçados a partir de pelo menos um assento de vedação de maneira a permitir a comunicação fluida entre estas aberturas. A válvula também compreende pelo menos dois assentos de vedação (8a, 8b), dos quais um (8a) é proximal e um (8b) é distal com relação ao eixo de operação (A), entre os quais pelo menos uma seção de passagem (9) para o líquido de irrigação é definida.
