Patente de Invenção FERRAMENTA DE CORTE ROTATIVA, E, CORPO DE FERRAMENTA DE CORTE ROTATIVA de ISCAR LTD. — IPC B23B 51/06. Figura publicada pelo INPI na Revista da Propriedade Industrial.

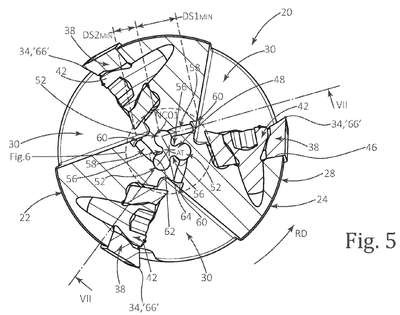

FERRAMENTA DE CORTE ROTATIVA, E, CORPO DE FERRAMENTA DE CORTE ROTATIVA. Uma ferramenta de corte rotativa (20) rotável em torno de um eixo geométrico de ferramenta em uma direção de rotação tendo uma porção de corte frontal (24) e uma porção de acoplamento traseira (26). A porção de corte frontal (24) tem uma superfície periférica externa frontal (28) com uma pluralidade de N recortes espaçados circunferencialmente, cada recorte tendo uma aresta de corte operativa associada a ele. Uma passagem de refrigerante central (34, 48) se estende ao longo do eixo geométrico de ferramenta, de uma extremidade traseira da porção de acoplamento traseira (26) até a porção de corte frontal (24). Um primeiro plano (Pl) perpendicular ao eixo geométrico de ferramenta intersecta a passagem de refrigerante central (34, 48) e as N arestas de corte operativas. Em uma seção transversal tomada no primeiro plano (Pl), a passagem de refrigerante central (34, 48) tem um formato não circular com N regiões de refrigerante radialmente externas (52). Pelo menos um duto de refrigerante (58) se estende transversalmente de cada região de refrigerante radialmente externa (52) para intersectar e abrir em um dos N recortes correspondentes em uma porta de saída de refrigerante (60).
