BOMBA DE PALHETAS ROTATIVAS MELHORADA

Classificação IPC

Resumo técnico

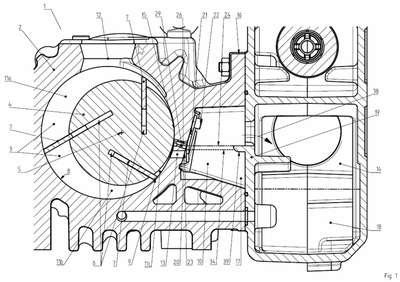

BOMBA DE PALHETAS ROTATIVAS MELHORADA. Uma bomba de palhetas rotativas (1) para transporte de um fluido, com um invólucro (2), com um alojamento do rotor (3) e uma câmara de lubrificante (14). Em um alojamento do rotor (3) é previsto um rotor (4) disposto de forma excêntirca, de tal modo que seja cirado pelo menos um espaço de bombeamento (11), cujo volume varia ciclicamente durante a rotação do rotor (4). A bomba de palhetas rotativas (1) apresenta um canal de admissão (12) para fornecer o fluido a ser transportado para dentro da câmara de bombeamento (11) e um canal de descarga (13) para expelir o fluido a ser transportado da câmara de bombeamento (11) na direção da câmara de lubrificante (14), sendo que um dispositivo de válvula (21) é previsto entre o canal de descarga (13) e a câmara de lubrificante (14) para evitar que o fluido flua de volta da câmara de lubrificante (14) para a câmara de bombeamento (11). O canal de descarga (13) é disposto de tal modo que ele desemboca na câmara de lubrificante (14). Além disso a bomba de palhetas rotativas (1) apresenta pelo menos um canal de ventilação (26), que é conectado fluidicamente com uma extremidade da câmara de bombeamento (28) à câmara de bombeamento (11) e com uma extremidade de ventilação (27) fluidicamente com um espaço fora da câmara de bombeamento (11), assim como pelo menos um canal de compensação (29) que é conectado fluidicamente à câmara de bombeamento (11) com uma extremidade da câmara de entrega (31) e conectado fluidicamente à câmara de lubrificante (14) com uma extremidade de compensação (30). Deste modo a extremidade de compensação (30) desemboca, em um estado operacional da bomba de palhetas rotativas (1), na câmara de lubrificante (14) abaixo do nível de lubrificante (24) e em um estado de inatividade da bomba de palhetas rotativas (1), na câmara de lubrificante (14) acima do nível de lubrificante (34).
