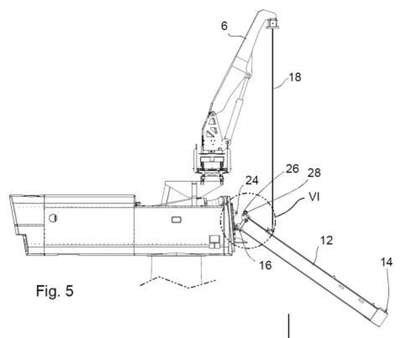

FERRAMENTA DE CONTRAPESO. A presente invenção fornece uma ferramenta de contrapeso que compreende um elemento de anexação, um braço de alavanca, um elemento de peso, um primeiro mecanismo de travamento e um primeiro ponto de conexão de guindaste. O elemento de anexação é arranjado para ser anexável em um componente de uma turbina eólica. O braço de alavanca é conectado a pivô no elemento de anexação ao redor de um ponto pivô, o dito braço de alavanca sendo pivotável entre uma primeira posição em que o braço de alavanca é arranjado em um primeiro ângulo em relação ao elemento de anexação e uma segunda posição em que o braço de alavanca é arranjado em um segundo ângulo em relação ao elemento de anexação, a diferença entre o primeiro e o segundo ângulos sendo maior do que 25 graus. O elemento de peso é anexado no braço de alavanca em uma distância a partir do ponto pivô, o primeiro mecanismo de travamento sendo arranjado para travar a posição do braço de alavanca em relação ao elemento de anexação na segunda posição. O primeiro ponto de conexão de guindaste é arranjado de maneira tal que, quando um guindaste levantar a ferramenta de contrapeso, pelo primeiro ponto de conexão de guindaste, o braço de alavanca seja arranjado em um ângulo em relação à vertical de menos do que 30 graus e, quando o elemento de anexação estiver fixo em posição em relação ao guindaste, então, o levantamento ou o abaixamento pelo guindaste por meio do primeiro ponto de conexão de guindaste irá fazer com que o braço de alavanca pivote ao redor do ponto pivô da primeira posição até a segunda posição. Desta maneira, é provida uma ferramenta de contrapeso que tem uma pequena dimensão horizontal durante a fase de levantamento inicial, mas que pode ser facilmente mudada para uma efetiva ferramenta de contrapeso pelo uso somente das capacidades de levantamento do guindaste.
