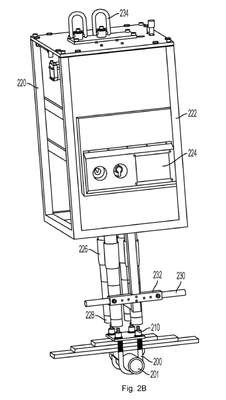

Patente de Invenção SISTEMA E FERRAMENTA PARA INSTALAR FIXADORES AVANÇADOS EM UM PARAFUSO EM U de HOWMET AEROSPACE INC. — IPC B21J 15/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.
SISTEMA E FERRAMENTA PARA INSTALAR FIXADORES AVANÇADOS EM UM PARAFUSO EM U. É fornecida uma ferramenta de instalação adaptada para instalar fixadores em um parafuso em U. A ferramenta de instalação inclui uma estrutura, uma montagem de ferramenta fixada à estrutura e um par de braços, cada um tendo uma extremidade proximal fixada articuladamente à montagem de ferramenta e uma ferramenta de fixação disposta em uma extremidade distal. Cada ferramenta de fixação inclui uma porção ranhurada configurada para se fixar às ranhuras de tração anulares correspondentes do parafuso em U, um interruptor de limite configurado para indicar quando a porção ranhurada está em alinhamento com as ranhuras de tração anulares correspondentes e uma matriz de estampagem. A ferramenta de instalação também inclui um sistema hidráulico configurado para puxar a porção ranhurada da ferramenta de fixação e para fazer com que a matriz de estampagem estampe uma luva em uma porção ranhurada de travamento do parafuso em U e um controlador configurado para operar o sistema hidráulico com base em um estado dos interruptores de limite.
