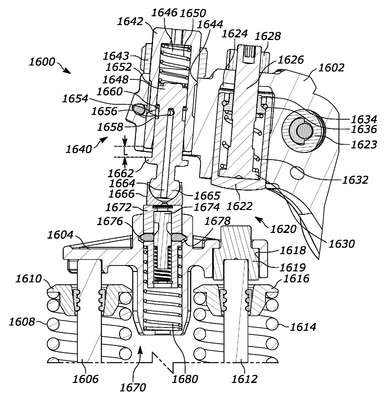

Patente de Invenção SISTEMA DE ATUAÇÃO DE VÁLVULA COMPREENDENDO COMPONENTES DE MOVIMENTO PERDIDO PARALELOS IMPLANTADOS EM UM BALANCIM E UMA PONTE DE VÁLVULA de JACOBS VEHICLE SYSTEMS, INC. — IPC F01L 13/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
SISTEMA DE ATUAÇÃO DE VÁLVULA COMPREENDENDO COMPONENTES DE MOVIMENTO PERDIDO PARALELOS IMPLANTADOS EM UM BALANCIM E UMA PONTE DE VÁLVULA. Um sistema de atuação de válvula que compreende uma fonte de movimento de atuação de válvula configurada para fornecer movimentos de atuação de válvula principal e auxiliar para atuar pelo menos uma válvula de motor por meio de uma trajetória de carga de atuação de válvula. Um mecanismo de subtração de movimento perdido é disposto em uma ponte de válvula e configurado, em um primeiro estado operacional padrão, para transmitir pelo menos o movimento de atuação de válvula principal, e configurado, em um primeiro estado ativado, para perder o movimento de atuação de válvula principal e o movimento de atuação de válvula auxiliar. Adicionalmente, um mecanismo de adição de movimento perdido é disposto em um balancim e configurado, em um segundo estado operacional padrão, para perder o movimento de atuação de válvula auxiliar, e configurado, em um segundo estado ativado, para transmitir o movimento de atuação de válvula auxiliar, em que o mecanismo de adição de movimento perdido é paralelo ao mecanismo de subtração de movimento perdido na trajetória de carga de atuação de válvula pelo menos durante o segundo estado ativado.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
