FERRAMENTA DE CORTE ROTATIVA, E, CORPO DE CORTE ROTATIVO

Classificação IPC

Prioridades unionistas

Resumo técnico

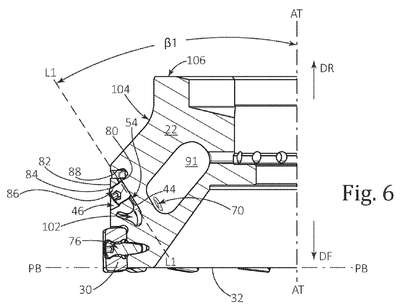

FERRAMENTA DE CORTE ROTATIVA, E, CORPO DE CORTE ROTATIVO. Uma ferramenta de corte rotativa tem um compartimento de recebimento de pastilha com uma pastilha de corte fixada de forma removível no mesmo e um recesso de ajuste na parte traseira do mesmo tendo uma superfície lateral de recesso voltada radialmente para fora e uma lingueta de ajuste espaçada dela por uma primeira passagem interna. A lingueta de ajuste se estende para trás, da raiz de lingueta até a ponta de lingueta, e inclui um furo passante de lingueta. A raiz de lingueta tem uma superfície de ressalto voltada para a frente e a pastilha de corte está em contato com a superfície de ressalto. Um parafuso de ajuste se estende através do furo passante de lingueta e engata na superfície lateral do recesso, e a rotação do parafuso de ajuste causa deslocamento axial da pastilha de corte em uma direção para frente. Uma linha reta imaginária na primeira passagem interna intercepta uma superfície da extremidade traseira de recesso formada em uma primeira subporção do corpo do corpo de corte que é formada integralmente com a lingueta de ajuste.
