VÁLVULA DE CONTROLE ROTATIVA DE BAIXO RUÍDO E ANTICAVITAÇÃO

Classificação IPC

Prioridades unionistas

Resumo técnico

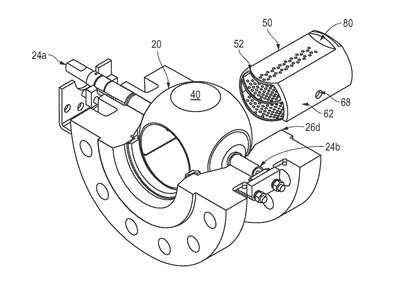

VÁLVULA DE CONTROLE ROTATIVA DE BAIXO RUÍDO E ANTICAVITAÇÃO. Em uma válvula de esfera segmentada projetada para aplicações de baixo ruído e anticavitação, um cartucho substituível de baixo ruído e anticavitação é fixado dentro do segmento retido pela haste e pilar final. O segmento tem um furo cilíndrico usinado com um cartucho de ruído de encaixe deslizante. Isso permite a substituição em campo do cartucho de ruído no local com menor esforço e sem a necessidade de soldagem ou fixadores. O cartucho substituível também permite o uso de cartucho totalmente cilíndrico com um maior número de estágios de redução de pressão em comparação ao projeto com placas de ruído soldadas no segmento. O segmento tem uma face frontal achatada resultando em menor Fd possibilitado pelo percurso de fluxo duplo em valores de aberturas mais baixos, assim obtendo maior atenuação de ruído em casos em que o cartucho de ruído não é necessário. O cartucho de baixo ruído e anticavitação tem placas curvas que permitem a expansão do fluxo, resultando em correntes de jatos não impactantes e, assim, alcançando maior atenuação de ruído. O cartucho permite convergir o fluxo na direção oposta, resultando em redução da energia de fluxo, assim reduzindo o potencial de cavitação no caso de fluxo de líquidos e outros meios.
