Patente de Invenção PORTA INSERTO ALONGADO, E, FERRAMENTA DE CORTE de ISCAR LTD. — IPC B23B 29/04. Figura publicada pelo INPI na Revista da Propriedade Industrial.

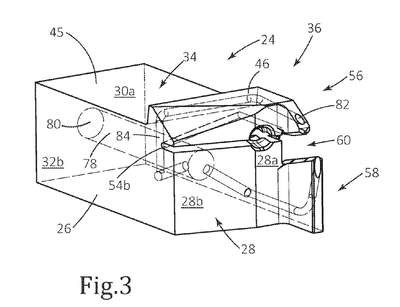

PORTA INSERTO ALONGADO, E, FERRAMENTA DE CORTE. Um porta inserto (24, 36) tem mandíbulas superior e inferior espaçadas (38), em que a mandíbula superior (38) é resilientemente rotativa em relação à mandíbula inferior (40) em torno de um eixo geométrico de pivô angular. O porta inserto (24, 36) inclui uma porção de montagem de inserto localizada para frente (32, 36) que inclui um dedo de fixação saliente para frente (56) e uma nervura de suporte saliente para frente (58). O recesso de fixação (42) é definido parcialmente por uma superfície de dobradiça de recesso alongada (52) formada em uma porção de dobradiça angular (50). A superfície de dobradiça de recesso (52) inclui uma primeira extremidade de dobradiça (54A) e uma segunda extremidade de dobradiça (54B), espaçadas longitudinalmente uma da outra. A segunda extremidade de dobradiça (54B) está localizada para frente da primeira extremidade de dobradiça (54A).
