CIRCUITO PARA CONTROLE DIRETO DA CORRENTE ANÓDICA DE UM TUBO DE RAIOS X COM ALIMENTAÇÃO MONOPOLAR OU BIPOLAR POR MEIO DA REGULAÇÃO AUTOMÁTICA DA CORRENTE DE GRADE
Patente de Invenção CIRCUITO PARA CONTROLE DIRETO DA CORRENTE ANÓDICA DE UM TUBO DE RAIOS X COM ALIMENTAÇÃO MONOPOLAR OU BIPOLAR POR MEIO DA REGULAÇÃO AUTOMÁTICA DA CORRENTE DE GRADE de SOCIEDAD ESPAÑOLA DE ELECTROMEDICINA Y CALIDAD, S.A. — IPC H05G 1/34. Figura publicada pelo INPI na Revista da Propriedade Industrial.

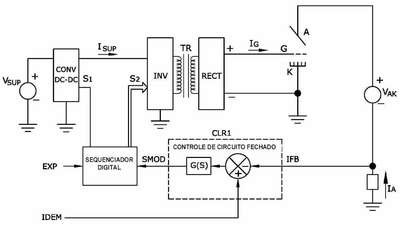

CIRCUITO PARA CONTROLE DIRETO DA CORRENTE ANÓDICA DE UM TUBO DE RAIOS X COM ALIMENTAÇÃO MONOPOLAR OU BIPOLAR POR MEIO DA REGULAÇÃO AUTOMÁTICA DA CORRENTE DE GRADE. Um circuito que visa controlar diretamente a corrente anódica de um tubo de raios X de cátodo frio por meio de um sinal de realimentação proporcional à corrente do próprio ânodo (IA) por meio da regulação automática da corrente de grade (IG) do tubo de raios X, o controle sendo realizado por meio de um circuito fechado compreendendo: um circuito de controle de circuito fechado (CLR1) que gera um sinal de erro amplificado (SMOD) que é a diferença amplificada entre o sinal proporcional à IA e a corrente exigida do ânodo (IDEM); um circuito Sequenciador Digital que converte o sinal recebido em vários sinais de controle digitais; um circuito de controle de corrente de grade que recebe os sinais de controle digitais do circuito Sequenciador Digital e compreende pelo menos um conjunto formado por um inversor (INV) e opcionalmente um conversor (CONV CC-CC); e um transformador adaptador de tensão e corrente (TR), cuja saída retificada fornece a IG necessária para obter a IA solicitada. Isso evita a necessidade de calibrar e/ou caracterizar a curva da IA em relação à IG, mantendo o tubo de raios X em perfeitas condições durante toda a sua vida útil.
