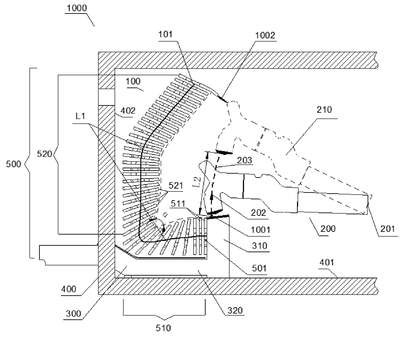

Patente de Invenção APARELHO DE EXTINÇÃO DE ARCO PARA EXTINGUIR UM ARCO EM UM INTERRUPTOR ELÉTRICO E INTERRUPTOR ELÉTRICO de TIANJIN SVRUI INTELLIGENT ELECTRICAL CO., LTD. — IPC H01H 9/30. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 07/07/2023, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.
APARELHO DE EXTINÇÃO DE ARCO PARA EXTINGUIR UM ARCO EM UM INTERRUPTOR ELÉTRICO E INTERRUPTOR ELÉTRICO. A presente aplicação divulga um dispositivo de extinção de arco para extinguir um arco em um interruptor elétrico e um interruptor elétrico. O dispositivo de extinção de arco compreende pelo menos um conjunto de placas de grade de extinção de arco, um contato móvel, um contato estático e um invólucro de isolamento. Uma coluna de arco inicial é gerada quando o contato móvel e o contato estático são recém-separados. Uma pluralidade de placas de grade de extinção de arco de metal no conjunto de placas de grade de extinção de arco é empilhada para formar pelo menos uma estrutura de flexão, e a pluralidade de placas de grade de extinção de arco de metal é disposta direta ou indiretamente ao longo de pelo menos dois lados internos adjacentes no invólucro de isolamento. O contato estático tem o formato de pelo menos uma estrutura de flexão. Uma primeira placa de grade de extinção de arco de metal disposta em uma primeira extremidade do conjunto de placas de grade de extinção de arco está próxima ou adjacente a um condutor de flexão no contato estático, e também está disposta próxima ou adjacente à coluna de arco inicial. As direções de extensão da primeira placa de grade de extinção de arco de metal e do condutor de curvatura são as mesmas ou formam um ângulo incluído.
