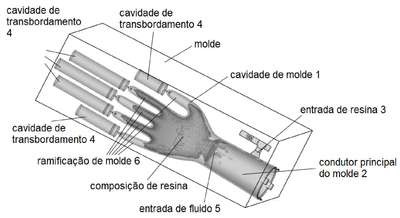

Patente de Invenção MÉTODO DE PRODUÇÃO DE PARTES MODELADAS OCAS E PARTE MODELADA OCA — IPC B29C 45/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 11/07/2023, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.
MÉTODO DE PRODUÇÃO DE PARTES MODELADAS OCAS E PARTE MODELADA OCA. A presente invenção refere-se a um método de produção de partes modeladas ocas, que compreende a produção da parte modelada oca por meio de modelagem por injeção assistida por fluido, em que o método compreende as etapas a seguir: etapa (1): uma composição de resina fundida é injetada em um molde com uma cavidade de molde (1) e pelo menos uma cavidade de transbordamento (4), em que a cavidade de molde (1) inclui um condutor principal do molde (2) e uma série de ramificações de molde (6), o condutor principal do molde (2) possui um ponto de inflexão (i) no qual se altera a tendência de variação dos eixos maiores, o eixo maior é o eixo mais longo de cada corte transversal do condutor principal do molde (2) ao longo da sua direção de comprimento ou (ii) o ponto de junção do condutor principal do molde (2) e a ramificação de molde (6) mais próxima se os eixos maiores tiverem o mesmo comprimento; etapa (2): o fluido é injetado na composição de resina fundida por meio de uma entrada de fluido (5) para obter a parte modelada, a entrada de fluido (5) está localizada no interior do condutor principal do molde (2) e a distância LF, que vai da entrada de fluido (5) até um plano D0, é de não menos de 1/2 da distância L2, que vai do plano D0 à extremidade da ramificação de molde (6) mais longa, o plano D0 é aquele no qual a junção de inflexão está localizada e é perpendicular à direção de comprimento do condutor principal do molde (2); e etapa (3): retirada do molde da parte modelada, em que a parte modelada possui uma única peça e um condutor principal em uma extremidade, uma série de ramificações na outra extremidade e as ramificações são conectadas ao condutor principal, em que a parte modelada é produzida com uma composição de resina de poliamida semiaromática. Além disso, a presente invenção refere-se a uma parte modelada oca obtida por meio do método.
