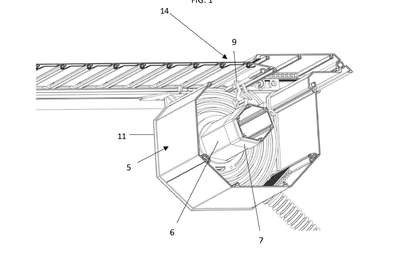

Patente de Invenção CONJUNTO DE COBERTURA PARA CAÇAMBA DE CAMINHONETE de GI.ANSO 4X4 CLUB, S.A. — IPC B60J 7/04. Figura publicada pelo INPI na Revista da Propriedade Industrial.
CONJUNTO DE COBERTURA PARA CAÇAMBA DE CAMINHONETE. Um conjunto de cobertura para a caçamba de caminhonete de um veículo do tipo picape, o referido conjunto de cobertura compreendendo uma cortina rolável (1) tendo uma pluralidade de painéis transversais adjacentes (2) ligados uns aos outros de maneira articulada; um par de trilhos laterais (3, 4) adaptados para serem montados em porções superiores das paredes laterais da caçamba de caminhonete para guiar as porções de extremidade dos painéis transversais adjacentes (2) e uma caixa de alojamento (5) adaptada para receber e armazenar a cortina rolável (1), em que a caixa de alojamento (5) compreende um eixo rotativo transversal (6) montado no mesmo, um ou mais elementos de luva (7, 8) montados no referido eixo rotativo transversal (6), um ou mais meios de engate de cortina desmontáveis (9, 10), cada um montado nos referidos um ou mais elementos de luva (7, 8), respectivamente, e projetados para engatar uma extremidade interior da cortina rolável (1), e paredes laterais (11, 12), cada uma tendo trilhas helicoidais contínuas que se estendem para dentro definindo um percurso de rolamento.
