Patente de Invenção MONTAGEM DE UMA ANTENA NO PAINEL DE INSTRUMENTOS DE UM VEÍCULO DE DUAS RODAS de TVS MOTOR COMPANY LIMITED — IPC B60K 37/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 06/07/2023, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.

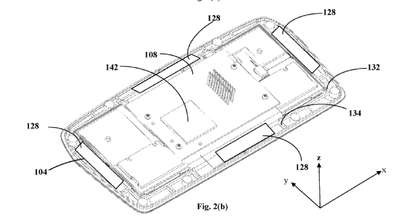

MONTAGEM DE UMA ANTENA NO PAINEL DE INSTRUMENTOS DE UM VEÍCULO DE DUAS RODAS. A presente matéria se refere de forma geral a uma antena (128) montada no painel de instrumentos (100) de um veículo de duas rodas. O painel de instrumentos compreende uma unidade de exibição (102), uma primeira tampa (104), uma unidade de processamento central PCB (108), uma Unidade de Antena PCB (128) e uma segunda tampa (106). A primeira tampa (104) é disposta na unidade de exibição (102) e a segunda tampa (1006) é disposta na primeira tampa (104). A primeira tampa (104) é configurada para acomodar um ou mais componentes eletrônicos (108, 128) em que a primeira tampa (104) e a segunda tampa (106) são seladas por meio de selante. A primeira tampa (104) possui nervuras estruturais (134) e ranhuras (130), o que proporciona pelo menos um ponto de montagem para a unidade de antena PCB (128), onde a antena tem uma linha de visão clara em direção à atmosfera, desobstruída de quaisquer superfícies metálicas que possam causar interferência.
