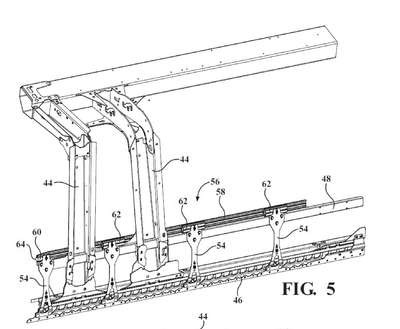

Patente de Invenção TRILHO DE PLATAFORMA DE ESTEIRA de MACDON INDUSTRIES LTD. — IPC A01D 41/06. Figura publicada pelo INPI na Revista da Propriedade Industrial.
TRILHO DE PLATAFORMA DE ESTEIRA. Um conjunto de trilhos de plataforma de esteira é fornecido para uso em um coletor de plataforma de esteira para a colheita de safras agrícolas, onde o coletor de plataforma de esteira inclui uma armação de coletor. O conjunto de trilhos de plataforma de esteira compreende um trilho da plataforma de esteira, uma braçadeira de suporte e um suporte intermediário. O trilho da plataforma de esteira tem uma porção de trilho que se estende longitudinalmente de uma extremidade interna para uma extremidade externa e um canal de montagem que se estende de uma parte inferior da porção de trilho. A braçadeira de suporte é configurada para ser acoplada fixamente ao canal de montagem. A braçadeira de suporte também é configurada para ser acoplada fixamente a uma armação de coletor. O suporte intermediário tem um suporte angular. O suporte angular e o canal de montagem são configurados para se interligarem para impedir o movimento lateral entre o trilho da plataforma de esteira e o suporte intermediário, enquanto permitindo a expansão longitudinal do trilho da plataforma de esteira. O suporte intermediário é configurado para ser acoplado fixamente à armação do coletor.
