Patente de Invenção SISTEMA E MÉTODO PARA UMA UNIDADE DE TESTE SUBMARINO AUTOMATIZADO de BAKER HUGHES ENERGY TECHNOLOGY UK LIMITED — IPC E21B 47/117. Figura publicada pelo INPI na Revista da Propriedade Industrial.

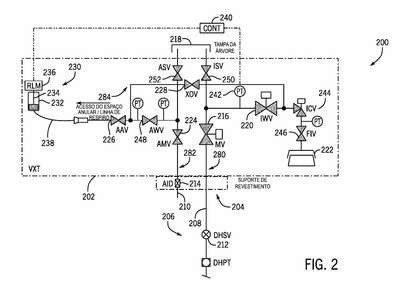

SISTEMA E MÉTODO PARA UMA UNIDADE DE TESTE SUBMARINO AUTOMATIZADO. Trata-se de um sistema para testar a pressão de barreira que inclui uma árvore de Natal (XT) (202) acoplada a um poço petrolífero (206) incluindo uma barreira de pressão de fundo de poço (212). A XT (202) inclui uma primeira válvula (216) ao longo de uma trajetória de fluxo (280) e uma segunda válvula (226) acoplada à trajetória de fluxo (280). O sistema inclui adicionalmente uma unidade de teste (230) que inclui um vaso (232) acoplado de maneira fluida à trajetória de fluxo (280). A unidade de teste (230) inclui também um movimentador de fluido (234) associado ao vaso (232) para puxar fluido para dentro ou para conduzir fluido para fora do vaso (232). A unidade de teste (230) inclui adicionalmente um atuador (236) acoplado ao movimentador de fluido (234) para controlar a operação do movimentador de fluido (234). A unidade de teste (2340) é configurada para puxar um volume de fluido para fora da XT (202) e para retornar adicionalmente o volume de fluido para a XT (202).
