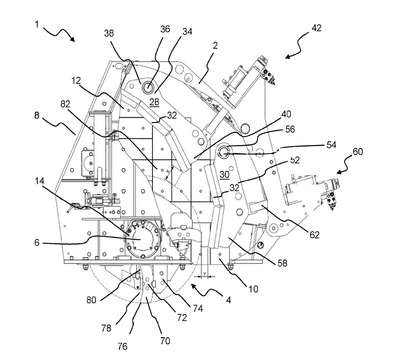

Patente de Invenção TRITURADOR DE IMPACTO DE EIXO HORIZONTAL E MÉTODO PARA AJUSTAR UM TRITURADOR DE IMPACTO DE EIXO HORIZONTAL de SANDVIK LTD — IPC B02C 13/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.
TRITURADOR DE IMPACTO DE EIXO HORIZONTAL E MÉTODO PARA AJUSTAR UM TRITURADOR DE IMPACTO DE EIXO HORIZONTAL. A presente invenção refere-se a um triturador de impacto de eixo horizontal e a um método para ajustar o mesmo. O alojamento do triturador possui uma entrada (8) para material a ser triturado, uma saída (10) para material triturado, um impulsor (4) montado em um eixo horizontal (6) no alojamento do triturador (2) e sendo operacional para girar em torno de um eixo horizontal, uma cortina (28, 30) contra a qual o material acelerado pelo impulsor (4) pode ser triturado, e um dispositivo de ajuste (42, 60) compreendendo uma barra de ajuste (44, 62) para ajustar o posição da cortina (28, 30) em relação ao impulsor, uma viga transversal (84) à qual a barra de ajuste (44) está conectada, sendo a viga transversal ajustável em relação ao impulsor, e um cilindro de acionamento (95) para deslocamento da viga transversal para definir a posição da cortina (28, 30) em relação ao impulsor (4). O cilindro de acionamento (95) compreende um sensor internamente montado (109, 141) para medir a posição da cortina em relação ao impulsor (4).
