APARELHO DE FABRICAÇÃO DE ÁCIDO SULFÚRICO E MÉTODO PARA FABRICAÇÃO DE ÁCIDO SULFÚRICO

Classificação IPC

Prioridades unionistas

Resumo técnico

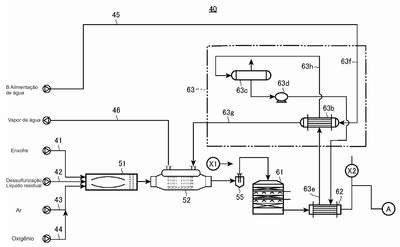

APARELHO DE FABRICAÇÃO DE ÁCIDO SULFÚRICO E MÉTODO PARA FABRICAÇÃO DE ÁCIDO SULFÚRICO. A presente invenção refere-se a um aparelho de produção de ácido sulfúrico fornecido com: um conduíte 41 através do qual um material de partida compreendendo pelo menos um componente de enxofre é fornecido; um conduíte 45 através do qual um primeiro meio de resfriamento é introduzido; um forno de combustão 51 em que o material de partida é queimado para produzir um gás de combustão contendo um áxido de enxofre; uma caldeira de calor residual 52 em que o gás de combustão é resfriado pela troca de calor com o primeiro meio de resfriamento com aumento de temperatura; um conversor 61 em que o óxido de enxofre é oxidado com um catalisador para produzir um gás de reação compreendendo trióxido de enxofre e água; um dispositivo de resfriamento 62 em que o gás de reação é resfriado pela troca de calor com o segundo meio de resfriamento; uma coluna de ácido sulfúrico diluído 71 em que o trióxido de enxofre e água contida no gás de reação de resfriamento são absorvidos por uma solução de ácido sulfúrico aquosa para produzir ácido sulfúrico diluído do qual um gás de exaustão compreendendo dióxido de enxofre e oxigênio é descarregado; e um meio de troca de calor 63 para preparar o primeiro meio de resfriamento com aumento de temperatura e um segundo meio de resfriamento resfriado pela troca de calor entre o segundo meio de resfriamento com aumento de temperatura e o primeiro meio de resfriamento e fornecendo um do primeiro meio de resfriamento com aumento de temperatura ou o segundo meio de resfriamento resfriado à caldeira de calor residual 52.
