Patente de Invenção DISPOSITIVO ANTI-PRÉ-ENCHIMENTO DE FILTRO DE FLUIDO de CATERPILLAR INC. — IPC B01D 29/21. Figura publicada pelo INPI na Revista da Propriedade Industrial.

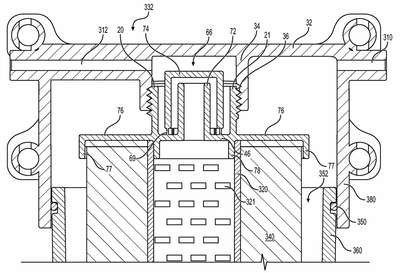

DISPOSITIVO ANTI-PRÉ-ENCHIMENTO DE FILTRO DE FLUIDO. Trata-se de um dispositivo anti-pré-enchimento (66) que pode ser disposto em uma porção radialmente central de uma tampa terminal (76) montada em uma extremidade axial de um meio de filtro anular (340) em um sistema de filtro. O dispositivo anti-pré-enchimento (66) inclui uma primeira porção de recebimento de fluido anular, incluindo uma superfície de engate rosqueada externamente (21) configurada para ser rosqueada com uma saliência central rosqueada internamente de uma base filtrante (332) do sistema de filtro na extremidade axial do meio de filtro anular, sendo que a primeira porção de recebimento de fluido anular define um rebaixo côncavo anular aberto para cima em direção à base filtrante do sistema de filtro, e uma segunda porção de bloqueio de fluido anular configurada como uma tampa cilíndrica sobrepondo uma porção tubular radialmente central da primeira porção de recebimento de fluido anular que se projeta para cima em direção à base filtrante a partir de uma extensão radialmente interna da porção radialmente central da tampa terminal, em que a segunda porção de bloqueio de fluido anular é orientada com um rebaixo côncavo da tampa cilíndrica aberto para baixo, em direção à primeira porção de recebimento de fluido anular.
