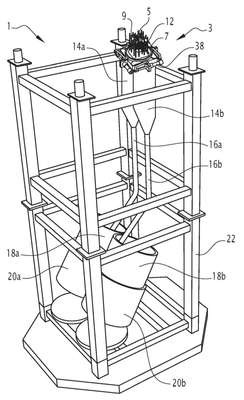

Patente de Invenção DISPOSITIVO DE CORTE E MÉTODO PARA CORTAR UMA PLURALIDADE DE DEDOS PARALELOS DE PELO MENOS UM COMPONENTE CENTRAL de FRAMATOME GMBH — IPC G21C 19/34. Figura publicada pelo INPI na Revista da Propriedade Industrial.
DISPOSITIVO DE CORTE E MÉTODO PARA CORTAR UMA PLURALIDADE DE DEDOS PARALELOS DE PELO MENOS UM COMPONENTE CENTRAL. A presente invenção refere-se a um dispositivo de corte (3) para cortar uma pluralidade de dedos paralelos (7) de pelo menos um componente central (5) em um plano ortogonal ao eixo geométrico longitudinal dos dedos (7), sendo que os dedos (7) são adaptados para serem introduzidos no conjunto de combustíveis de um núcleo de reator nuclear, sendo que o dispositivo de corte (3) compreende uma primeira placa de mancal (30, 46) que compreende uma pluralidade de pilares (54, 56) respectivamente para um dedo (7) a ser cortado, em que o dispositivo de corte (3) compreende ainda uma placa de corte rotativa (34) que compreende uma lâmina de corte correspondente (42a, 42b, 42c) para cada pilar (54, 56) na primeira placa de mancal, sendo que a placa de corte rotativa (34) é rotativa em torno de um eixo geométrico de rotação (Y) entre uma posição inicial e uma posição final em uma direção circunferencial (C), a primeira placa de mancal (30, 46) e a placa de corte (34) são paralelas entre si, as lâminas de corte (42a, 42b, 42c) compreendem uma pluralidade de grupos de lâminas de corte (42a, 42b, 42c), em que para cada grupo de lâminas de corte (42a, 42b, 42c) o ângulo entre as lâminas de corte (42a, 42b, 42c) e os pilares correspondentes (54, 56) é diferente de um ângulo entre as lâminas de corte (42a, 42b, 42c) e os pilares correspondentes (54, 56) de qualquer outro grupo de lâminas de corte (42a, 42b, 42c).
