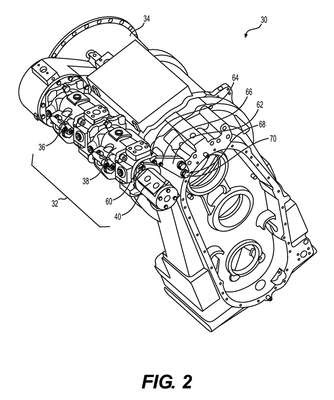

Patente de Invenção BOMBA QUE TEM UM FLANGE PARA MONTAR UMA BOMBA AUXILIAR de CATERPILLAR INC. — IPC F04B 23/04. Figura publicada pelo INPI na Revista da Propriedade Industrial.
BOMBA QUE TEM UM FLANGE PARA MONTAR UMA BOMBA AUXILIAR. Trata-se de uma bomba (38). A bomba pode ter um alojamento (54) conectável a uma transmissão (20) de uma máquina adjacente a uma extremidade frontal (42) da bomba. A bomba pode também ter um flange (52) fixado ao alojamento adjacente a uma extremidade traseira (48) da bomba. O flange pode ter um eixo geométrico longitudinal (90) que se estende ao longo de um comprimento do flange, e um eixo geométrico transversal (92) que se estende ao longo de uma largura do flange. O flange pode também ter um primeiro orifício de montagem (94) configurado para conectar uma bomba auxiliar ao flange. Ademais, o flange pode ter um segundo orifício de montagem (102) configurado para conectar um suporte ao flange. O primeiro orifício de montagem pode ser posicionado em um primeiro eixo geométrico (100) inclinado em um ângulo agudo em relação ao eixo geométrico longitudinal do flange.
