Patente de Invenção MÉTODO E DISPOSITIVO PARA SOLDAGEM POR INFRAVERMELHO DE COMPÓSITOS DE POLÍMERO de LUXEMBOURG INSTITUTE OF SCIENCE AND TECHNOLOGY (LIST) — IPC B29C 65/14. Figura publicada pelo INPI na Revista da Propriedade Industrial.

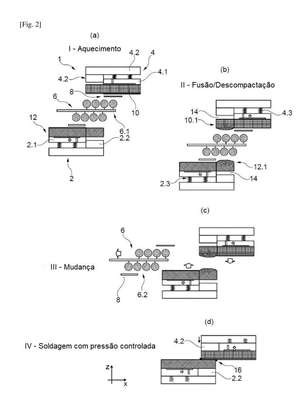

MÉTODO E DISPOSITIVO PARA SOLDAGEM POR INFRAVERMELHO DE COMPÓSITOS DE POLÍMERO. Sistema e método para soldagem de peças de trabalho termoplásticas reforçadas com fibra de carbono (10, 12) compreende ferramentas superiores e inferiores (1, 2), cada uma tendo um suporte (4.1, 2.1) para segurar uma respectiva peça de trabalho (10, 12) em forma de cantilever durante o aquecimento (6), e um empurrador (4.2, 2.2) móvel em relação ao suporte (4.1, 2.1) para pressionar as áreas aquecidas (10.1, 12.1) das peças de trabalho uma contra a outra, uma vez que tenham sido unidas pelas ferramentas (1, 2). Este arranjo permite que as extremidades aquecidas (10.1, 12.1) sejam circundadas por ar, fornecendo assim um gradiente térmico menor e mais homogêneo em toda a espessura das respectivas peças de trabalho (10, 12). Isso também ajuda a reduzir a dissipação de calor das peças de trabalho (10, 12) para as ferramentas (1, 2), especialmente em materiais com alta condutividade térmica. Idealmente, o aquecimento é fornecido por um aquecedor infravermelho móvel (6) cooperando com telas (8) de proteção.
