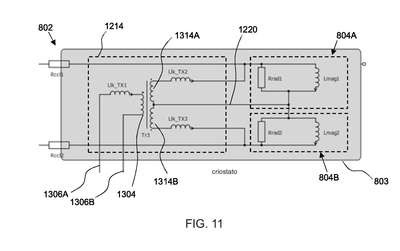

Patente de Invenção DESCARGA RÁPIDA DE ÍMÃS SUPERCONDUTORES de TOKAMAK ENERGY LTD — IPC H01F 6/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
DESCARGA RÁPIDA DE ÍMÃS SUPERCONDUTORES. A presente invenção refere-se a um sistema de ímã supercondutor que compreende um conjunto de bobinas de campo que compreende duas ou mais seções de bobina conectadas em série. Cada seção de bobina tem uma pluralidade de espiras que compreendem um material supercondutor. As espiras em cada seção de bobina são conectadas por um material eletricamente condutor de modo que corrente elétrica possa ser compartilhada entre as espiras. O sistema compreende ainda um sistema de aquecimento de ímã que compreende uma pluralidade de fontes de tensão. Cada uma das fontes de tensão é conectada através de uma respectiva seção das seções de bobina do conjunto de bobinas de campo para aplicar uma tensão que tem um componente CA e/ou um componente CC através da seção de bobina para conduzir corrente através do material eletricamente condutor. As fontes de tensão são configuradas de modo que pelo menos duas das tensões tenham componentes CA que estão fora de fase e/ou componentes CC que têm polaridades opostas.
