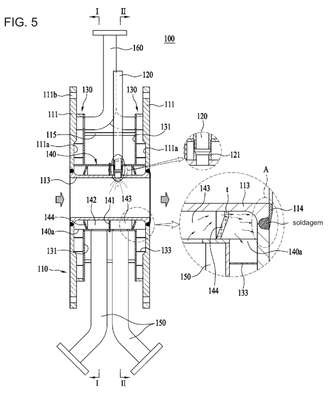

Patente de Invenção REATOR DE NEGRO DE FUMO COM FUNÇÃO DE RESFRIAMENTO de ORION KOREA CO., LTD. — IPC B01J 19/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
REATOR DE NEGRO DE FUMO COM FUNÇÃO DE RESFRIAMENTO. Reator de negro de fumo com função de resfriamento, onde furo de combustão do reator, induz a reação química em alta temperatura para produzir negro de fumo, é continuamente resfriado, e não ocorre deformação no diâmetro do furo de combustão. O reator de negro de fumo compreende: corpo feito de metal com par de flanges dispostos a serem afastados, e parte central que conecta os flanges espaçados e através do qual furo de combustão penetra para permitir que gás de combustão e óleo de insumo reajam um com o outro; vários bocais de injeção que pulverizam óleo de insumo no furo de combustão; par de espaços de resfriamento respectivamente fornecidos em superfície de placa interna dos flanges e trocam calor dos flanges enquanto difunde água de resfriamento para as superfícies dianteira dos flanges; tubo de resfriamento de distribuição que circunda superfície circunferencial do furo de combustão com folga entre eles para formar trajetória de fluxo, e dividido em primeiro e segundo fluxo de suprimento pelo painel de divisão de modo que a água de resfriamento suprida é direcionada para cada espaço de resfriamento enquanto troca calor com o furo de combustão; par de tubos de suprimento de água de resfriamento instalados nas primeira e segunda trajetórias de fluxo de suprimento e suprem água de resfriamento; e tubos de drenagem de água de resfriamento que instalados no par de espaços de resfriamento e drenam água de resfriamento com troca de calor.
