DISPOSITIVO DE MEDIÇÃO DE CONCENTRAÇÃO DE FLUIDO

Classificação IPC

Prioridades unionistas

Resumo técnico

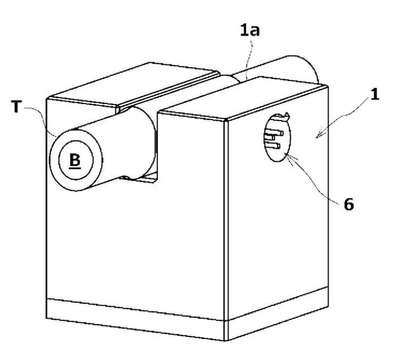

DISPOSITIVO DE MEDIÇÃO DE CONCENTRAÇÃO DE FLUIDO. A presente invenção torna possível medir de forma fácil e altamente precisa a concentração de um fluido que flui dentro de um conduíte. Um dispositivo de medição de concentração de fluido da invenção inclui um revestimento tendo uma ranhura com uma largura constante que recebe um conduíte de tal maneira que o conduíte é deformado por compressão na direção diametral do mesmo, com uma passagem sendo deixada dentro do mesmo; um bloco de difusão de luz para projeção de luz que tem uma superfície de projeção de luz posicionada no mesmo plano que uma das duas paredes laterais da ranhura em uma linha de eixo que é ortogonal às duas paredes laterais da ranhura; um bloco de difusão de luz para recepção de luz que tem uma superfície receptora de luz que é posicionada no mesmo plano que a outra das duas paredes laterais na linha de eixo e fica voltada para a superfície de projeção de luz; um elemento emissor de luz que é configurado para suprir luzes de transmissão tendo dois tipos de comprimentos de onda para uma dada região que é parte da superfície de projeção de luz do bloco de difusão de luz para projeção de luz; um elemento receptor de luz que é configurado para ser suprido com as luzes de transmissão tendo os dois tipos de comprimentos de onda a partir de uma dada região que é parte da superfície receptora de luz do bloco de difusão de luz para recepção de luz; uma unidade de medição de intensidade de luz de transmissão que é configurada para medir, via um sinal a partir do elemento receptor de luz, as intensidades das luzes de transmissão com os dois tipos de comprimentos de onda; e uma unidade de envio de concentração de fluido que é configurada para obter e enviar a concentração do fluido com base nas intensidades das luzes de transmissão com os dois tipos de comprimentos de onda e em intensidades de entrada obtidas separadamente dos mesmos.
