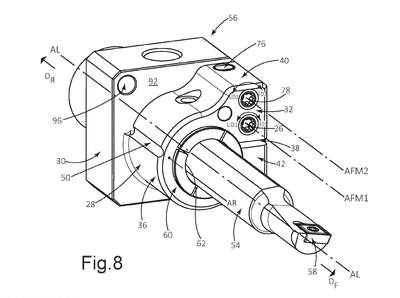

Patente de Invenção PORTA-FERRAMENTA, E, CORPO DE PORTA-FERRAMENTA de ISCAR LTD. — IPC B23B 29/04. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 18/04/2023, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.
PORTA-FERRAMENTA, E, CORPO DE PORTA-FERRAMENTA. Um porta-ferramenta possui um corpo do porta-ferramenta, um primeiro elemento de sujeição e um primeiro elemento de aperto. O corpo do porta-ferramenta inclui uma parte de fixação e uma parte de montagem localizada atrás da parte de fixação. A parte de fixação possui uma superfície de fixação frontal voltada para a frente, um orifício de fixação cilíndrico que se abre para a superfície de fixação frontal e se estende para trás a partir dela, e uma fenda primária que se estende longitudinalmente que conecta o orifício de fixação a uma superfície de envelope de fixação. O primeiro elemento de sujeição ocupa um primeiro orifício de sujeição e atravessa a fenda primária. O primeiro elemento de aperto ocupa um primeiro orifício de aperto que cruza o primeiro orifício de sujeição e se abre para a superfície de fixação frontal. O orifício de fixação possui um primeiro diâmetro primário do orifício de fixação que diminui e aumenta quando o primeiro elemento de aperto é girado nas primeiras direções de aperto e desaperto em torno do primeiro eixo geométrico do elemento de aperto, respectivamente.
