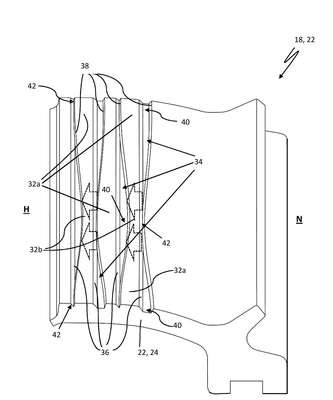

Patente de Invenção ANEL DE VEDAÇÃO DE EIXO E ARRANJO DE EIXO PARA ALTAS VELOCIDADES DE ROTAÇÃO de TRELLEBORG SEALING SOLUTIONS GERMANY GMBH — IPC F16J 15/3204. Figura publicada pelo INPI na Revista da Propriedade Industrial.
ANEL DE VEDAÇÃO DE EIXO E ARRANJO DE EIXO PARA ALTAS VELOCIDADES DE ROTAÇÃO. A presente invenção refere-se a um anel de vedação de eixo (18) para vedar um lado do meio (H) em relação a um lado externo (N) de um arranjo de eixo (10), com uma seção de vedação (24), que, no estado operacional, se estende ao longo de um eixo de vedação (D) e que possui uma superfície de rolamento (32) para contato de vedação dinâmico com uma superfície de vedação (26) de uma peça de máquina (14) do arranjo de eixo (10). A seção de vedação (24) é dotada de uma pluralidade de ranhuras de perfil (34), cada uma das quais é delimitada lateralmente por um primeiro flanco lateral (36) que é disposto no lado do meio quando o anel de vedação do eixo (18) está em uso e por um segundo flanco lateral (38) que é disposto no lado circundante durante a operação. As ranhuras do perfil (34) possuem seção transversal de fluxo (S) para um meio lubrificante com máximos e mínimos. Cada mínimo (42) da seção transversal de fluxo (S) de uma ranhura de perfil (34) é disposto alinhado ou substancialmente alinhado com um máximo (40) da seção transversal de fluxo (S) da ranhura de perfil mais próxima (34).
