Patente de Invenção DISPOSITIVO ELETRÔNICO, VENTOINHA DE RESFRIAMENTO PARA UM DISPOSITIVO ELETRÔNICO, E, MÉTODO DE FABRICAÇÃO DE UM DISPOSITIVO ELETRÔNICO de SONY INTERACTIVE ENTERTAINMENT INC. — IPC H05K 7/20. Figura publicada pelo INPI na Revista da Propriedade Industrial.

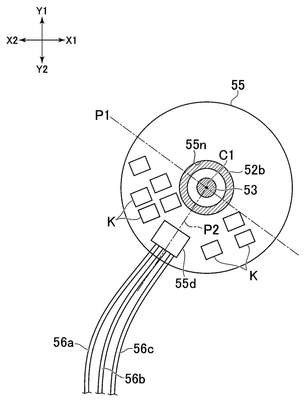

DISPOSITIVO ELETRÔNICO, VENTOINHA DE RESFRIAMENTO PARA UM DISPOSITIVO ELETRÔNICO, E, MÉTODO DE FABRICAÇÃO DE UM DISPOSITIVO ELETRÔNICO. É provido um dispositivo eletrônico que minimiza a adesão de poeira e substâncias no ar a um componente montado em uma placa de circuito de uma ventoinha de resfriamento. Uma ventoinha de resfriamento (50) tem uma placa de circuito (55) disposta ao longo do eixo (C1) de um motor (51) em relação ao motor (51). Pelo menos um de um elemento de comutação (K2), um CI de controle (K1) para controlar o elemento de comutação (K2), diodos de proteção (K3a, K3b), capacitores de proteção (K4a, K4b) e um resistor de derivação (K5) é montado na placa de circuito (55). A posição de uma porta de entrada (Sc, Sd) do dispositivo eletrônico (10) é separada do motor (51) na direção radial do motor (51). Pelo menos um dos componentes acima mencionados é disposto no lado oposto da porta de entrada (Sc, Sd) de modo a intercalar um plano (P1) que passa pelo eixo (C1) do motor (51).
