MONTAGEM DE ESCAVAÇÃO COM SISTEMA DE FIXAÇÃO POR PIVÔ

Classificação IPC

Prioridades unionistas

Resumo técnico

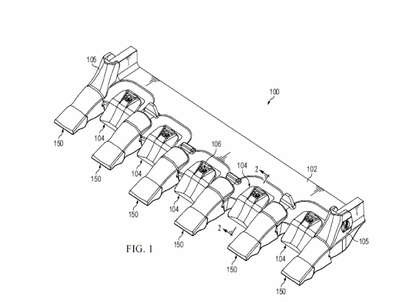

MONTAGEM DE ESCAVAÇÃO COM SISTEMA DE FIXAÇÃO POR PIVÔ Um conjunto de trava inclui um corpo de trava com um furo que se estende de uma superfície superior para uma superfície lateral e um pino configurado para recebimento no furo. Um membro de desgaste configurado para uso com o conjunto de trava tem uma perna superior, uma passagem que se estende através da perna superior e um recesso de base de fixação formado em um lado inferior da perna superior. O recesso da base de fixação se estende lateralmente entre dois canais opostos, cada um tendo uma superfície inferior angulada para baixo em direção um ao outro. Uma base de fixação configurada para uso com o conjunto de trava tem uma abertura central que se estende através da superfície superior e delimitada em um lado frontal por uma parede de trava configurada para engatar uma parte de uma trava. Primeira e segunda asas opostas se estendem para cima e lateralmente para fora, afastando-se da abertura central e têm uma superfície inferior angulada para baixo em direção à abertura central.
