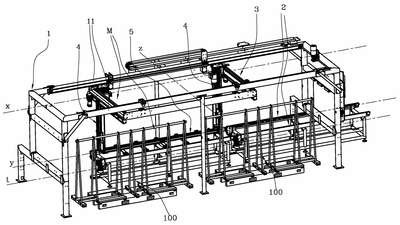

Patente de Invenção MÁQUINA DE CLASSIFICAÇÃO DE PLACAS de SYSTEM CERAMICS S.P.A. — IPC B65G 47/91. Figura publicada pelo INPI na Revista da Propriedade Industrial.
MÁQUINA DE CLASSIFICAÇÃO DE PLACAS. Máquina de classificação para placas que compreende: um plano de transporte (2), disposto para mover placas (L) ao longo de uma direção de transporte (t); um dispositivo manipulador (M), disposto para agarrar e liberar uma placa (L) e para mover a placa (L) entre o plano de transporte (2) e uma ou mais estações de classificação (100); caracterizada pelo dispositivo manipulador (M) compreender: um carro (3) que é móvel ao longo de uma direção de deslizamento substancialmente horizontal (X); um elevador (4), associado ao carro (3) e móvel ao longo de uma direção substancialmente vertical; um dispositivo de preensão (5), associado ao elevador (4), que é dotado de um meio (51) para preensão de pelo menos uma placa (L); em que o dispositivo de preensão (5) gira em torno de um eixo de rotação substancialmente horizontal (Y) e é móvel ao longo de uma direção transversal (Z) que é substancialmente horizontal e perpendicular à direção de deslizamento (X).
