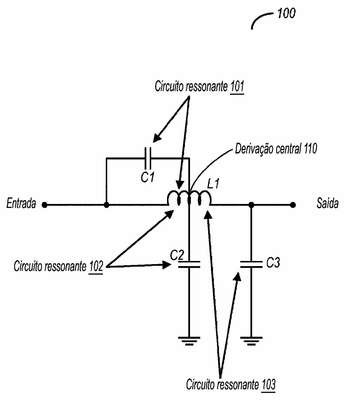

Patente de Invenção FILTRO PASSIVO DE ALTA ORDEM COM UMA TÉCNICA DE DERIVAÇÃO INTERNA CAPACITIVA de APPLE INC. — IPC H03H 7/01. Figura publicada pelo INPI na Revista da Propriedade Industrial.
FILTRO PASSIVO DE ALTA ORDEM COM UMA TÉCNICA DE DERIVAÇÃO INTERNA CAPACITIVA. Um filtro de alta ordem com uma técnica de derivação interna capacitiva é divulgado. O filtro inclui um indutor e um primeiro circuito ressonante incluindo uma primeira porção do indutor e um primeiro capacitor. O primeiro circuito ressonante é configurado para atenuar os primeiros componentes de frequência de um sinal de entrada acima de uma frequência de corte para gerar um sinal filtrado. O filtro inclui ainda um segundo circuito ressonante acoplado em paralelo com o primeiro circuito ressonante e incluindo a primeira porção do indutor e um segundo capacitor. O segundo circuito ressonante é configurado para atenuar os primeiros componentes de frequência do sinal de entrada para gerar o sinal filtrado. Um terceiro circuito ressonante inclui uma segunda porção do indutor e um terceiro capacitor, em que o terceiro circuito ressonante é configurado para atenuar os segundos componentes de frequência do sinal filtrado acima da frequência de corte para gerar um sinal de saída.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
