INSERTO DE CORTE DE EXTREMIDADE DUPLA, PORTA-INSERTO, E, FERRAMENTA DE CORTE

Classificação IPC

Prioridades unionistas

Resumo técnico

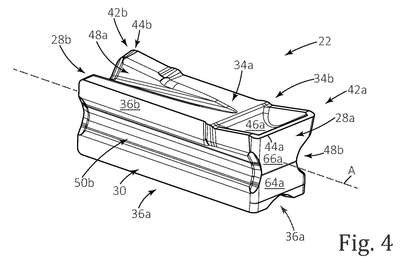

INSERTO DE CORTE DE EXTREMIDADE DUPLA, PORTA-INSERTO, E, FERRAMENTA DE CORTE. Um inserto de corte de separação de extremidade dupla (22). O inserto de corte inclui duas porções de corte (42) em extremidades opostas, orientadas a 90° entre si. O inserto de corte inclui um par de ranhuras de inclinação e de engate de suporte (48, 50), as ranhuras de inclinação e de engate de suporte de cada um dos pares convergindo em uma direção para longe de uma respectiva porção de corte. Um porta-inserto (24) inclui uma porção de fixação (68) tendo um mordente de fixação superior resiliente tendo uma crista de engate superior e um mordente de base inferior tendo uma crista de engate inferior. Um espaço entre eles forma um sulco de recebimento de inserto que possui uma abertura de sulco. As cristas de engate superior e inferior convergem em uma direção oposta à abertura do sulco. Quando o inserto de corte é fixado de forma removível ao porta-inserto, para constituir uma posição fixa de uma ferramenta de corte, o inserto de corte é localizado no sulco de recebimento de inserto e fixado de forma resiliente no mesmo.
