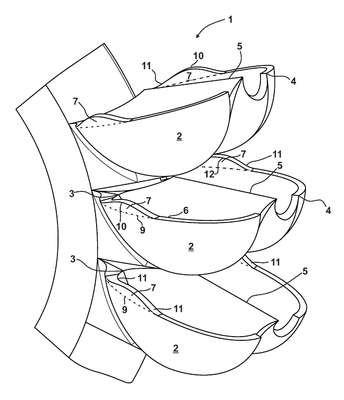

Patente de Invenção BALDE DE UMA TURBINA PELTON de ANDRITZ HYDRO GMBH — IPC F03B 1/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.
BALDE DE UMA TURBINA PELTON. A presente invenção refere-se a um balde (2) de uma turbina Pelton com uma borda de saída (6) curvada pelo menos em segmentos. Para atingir uma eficiência particularmente alta, é fornecido de acordo com a invenção que a borda de saída (6) forma uma protuberância traseira (7) em uma vista lateral, onde um centro de curvatura da protuberância é posicionado abaixo da borda de saída (6) em uma vista lateral e um pico (10) da protuberância é localizado mais próximo da base do copo (3) do que da face do balde (4).
