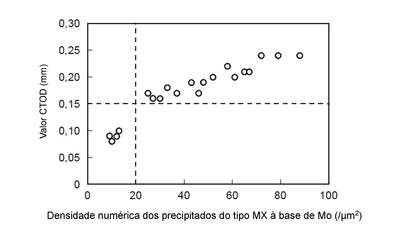

MATERIAL DE AÇO. A presente invenção refere-se a um material de aço que alcança alta resistência e excelente tenacidade à fratura. Um material de aço, de acordo com a presente invenção, contém C: 0,10 a 0,45%, Si: 1,00% ou menos, Mn: 0,01 a 1,00%, Al: 0,001 a 0,100%, Cr: 0,1 a 2,0% e Mo: 0,20 a 2,00%, contém qualquer um ou mais elementos entre Ca: 0,0005 a 0,0200% e Mg: 0,0005 a 0,0200%, contém qualquer um ou mais elementos entre Ti: 0,001 a 0,300%, Nb: 0,001 a 0,300% e V: 0,01 a 0,50%, com o restante sendo Fe e impurezas, e satisfaz as Fórmulas (1) e (2). O limite de escoamento é de 758 a menos de 862 MPa. A densidade numérica de precipitados do tipo MX que têm um diâmetro circular equivalente de 100 nm ou menos, e nos quais, quando o teor total de Mo, Nb, V e Ti é definido como 100% em massa, o teor de Mo é mais de 50% em massa, é de 20 por micrômetro quadrado ou mais.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
