Patente de Invenção SISTEMA DE ORIENTAÇÃO DE AR de AGCO INTERNATIONAL GMBH — IPC B60K 11/04. Figura publicada pelo INPI na Revista da Propriedade Industrial.

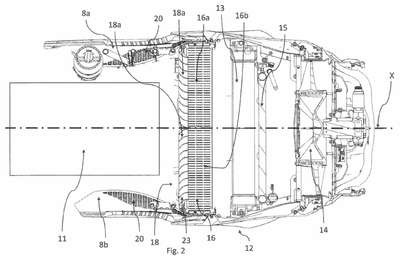

SISTEMA DE ORIENTAÇÃO DE AR. Um arranjo de resfriamento de motor (12) para um veículo utilitário tendo um compartimento de motor (8) encerrado pelo menos parcialmente por um capô (9) no qual um motor (11) está localizado. O motor (11) é resfriado pelo arranjo de resfriamento de motor (12) que compreende pelo menos um radiador (16) e um soprador (14) para criar um fluxo de ar através do radiador (16) para dentro do compartimento de motor. Um sistema de orientação de ar (18) orienta o fluxo de ar que sai do radiador (16) para as saídas de ar (20) localizadas em ambos os lados (8a, 8b) do compartimento de motor (8) para evitar o superaquecimento de componentes sensíveis à temperatura. O sistema de orientação de ar (18) pode compreender aletas (23) moldadas para orientar o fluxo de ar e que podem ser ajustáveis.
