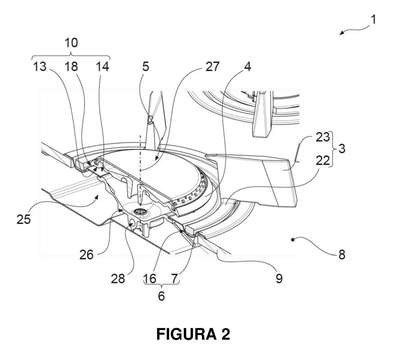

MÓDULO QUEIMADOR PARA UMA PLACA DE COZIMENTO. A invenção se refere a um módulo queimador (1) para uma placa de cozimento (2) que compreende pelo menos os seguintes componentes: - uma armação de suporte (3) para um recipiente de cozimento; - uma coroa de queimador (4) com uma tampa de queimador (5) para o formato e posicionamento de uma chama do módulo queimador (1); e - uma tigela de transbordamento (6) com um aro de transição (7) para formar uma transição para uma superfície superior (8) de uma placa de cobertura (9) de uma placa de cozimento (2), em que um duto de ar (10) é formado entre a coroa de queimador (4) e a tigela de transbordamento (6) para deixar entrar ar primário (11) para uma chama do módulo queimador (1). O módulo queimador (1) se caracteriza em particular pelo fato de o corte transversal (12) do duto de ar (10) para o ar primário (11) estar disposto pelo menos parcialmente abaixo da superfície superior (8) da placa de cobertura (9). Com o módulo queimador proposto no presente documento, uma altura geral muito alta pode ser alcançada.
