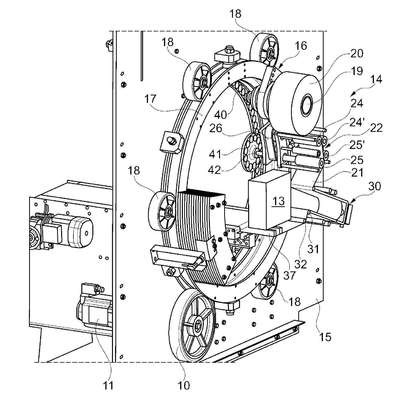

Patente de Invenção MÉTODO E CONJUNTO PARA EMBALAR UM OU MAIS PACOTES COM UMA PELÍCULA ESTICÁVEL PROVENIENTE DE UM CARRETEL de COLINES S.P.A. — IPC B65B 11/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
MÉTODO E CONJUNTO PARA EMBALAR UM OU MAIS PACOTES COM UMA PELÍCULA ESTICÁVEL PROVENIENTE DE UM CARRETEL. É descrito um método para embalar pacotes com uma película esticável proveniente de um carretel, em que um ou mais pacotes (13) compreendendo um ou mais produtos estão em trânsito através de uma máquina de embalamento, compreendendo pelo menos uma unidade de embalamento (14) incluindo pelo menos uma embaladora em anel (16) que rotativamente coloca a película esticável ao redor dos ditos um ou mais pacotes (13), sendo provido que a mencionada película (21) seja desenrolada a partir de um carretel (20) disposto em um anel giratório (17) da citada embaladora em anel, e seja forçada a ser colocada em torno de um ou mais pacotes (13), durante o trânsito dos referidos pacotes através da unidade de embalamento, onde, no método de embalamento:a) em uma primeira etapa, a dita película esticável (21) que está sendo desenrolada a partir do mencionado carretel (20) passa através de um grupo de pré-esticamento (22), que gera uma deformação axial da citada película (21), predeterminando uma quantidade de retorno elástico da mesma;b) em uma segunda etapa, a referida película esticável axialmente deformada na etapa (a) faz interface com uma caixa de vácuo (30) tendo um volume conhecido, posicionada a jusante do grupo de pré-esticamento (22), garantindo a possibilidade que um compensador (buffer, ou reservatório) seja capaz de compensar, com seu volume, a diferença entre a velocidade média de desenvolvimento da película durante a rotação do anel (17) em relação à velocidade de deposição pontual da película em um ou mais pacotes (13), independentemente de sua geometria, produzindo um tensionamento auxiliar constante na película pré-esticada igual ao valor da prevalência dentro da caixa de vácuo (30) para a projeção da superfície de interface da película com a caixa de vácuo;c) em uma terceira etapa, a película é depositada sobre os referidos um ou mais pacotes (13) com um resíduo de tensionamento constante em cada ponto de aplicação da referida película pré-esticada, após a adição da carga constante gerada pela caixa de vácuo (30), produzindo um ou mais pacotes completamente envolvidos com um resíduo de tensionamento programado em cada ponto do perímetro dos um ou mais pacotes (13), com a deposição da mencionada película sendo efetuada através de pelo menos uma revolução completa do citado anel (17) em torno dos ditos um ou mais pacotes (13).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
