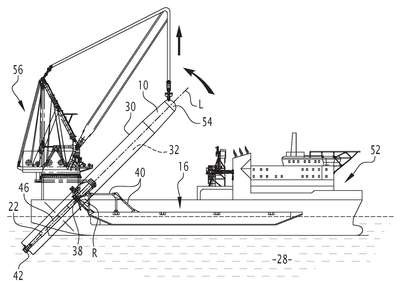

Patente de Invenção MÉTODO PARA INSTALAÇÃO DE UM MONOPILAR EM UM LEITO DO MAR E CONJUNTO — IPC B63B 27/10. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 17/03/2023, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.
MÉTODO PARA INSTALAÇÃO DE UM MONOPILAR EM UM LEITO DO MAR E CONJUNTO. Trata-se de um método para instalação de um monopilar (10) em um leito do mar (12) em um local de instalção (14) compreendendo: em um porto (18), carregar o monopilar (10) em uma barcaça ou embarcação de transporte (16) com um corpo principal (20), e uma ferramenta de elevação (22) montada rotativamente no corpo principal (20) ao redor de um eixo geométrico horizontal (R), sendo que o monopilar (10) e a ferramenta de elevação (22) estão em uma posição de transporte na qual o monopilar (10) repousa em pelo menos um berço (38) da ferramenta de levantamento (22), sendo que o berço (38) circunda parcialmente o monopilar (10) ao redor de um eixo geométrico longitudinal (L) definido pelo monopilar (10); deslocar a barcaça ou embarcação de transporte (16) a partir do porto (18) para uma proximidade do local de instalação (14); rotacionar o monopilar (10) e a ferramenta de levantamento (22) juntos a partir da posição de transporte para uma posição de descarga, na qual o monopilar (10) está vertical, parcialmente imerso em um corpo de água (28) e tem uma primeira extremidade longitudinal (24) em repouso sobre uma parte inferior (42) da ferramenta de levantamento (22), tracionando-se uma segunda extremidade longitudinal (26) do monopilar (10) oposta à primeira extremidade longitudinal (24), com o uso de um guindaste (56) montado em uma embarcação de carga pesada (52) ou em uma plataforma autoelevável e conectado à segunda extremidade longitudinal (26); desengatar o monopilar (10) a partir da ferramenta de levantamento (22) com o uso do guindaste, e abaixar o monopilar em relação à barcaça ou embarcação de transporte e martelar o monopilar no leito do mar
