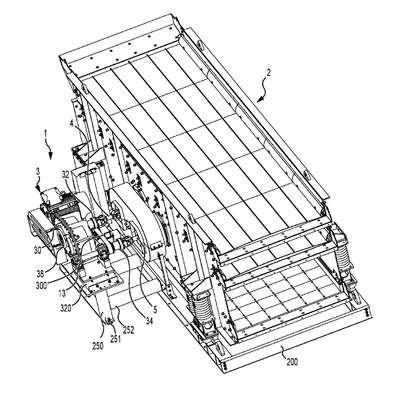

Patente de Invenção ACIONAMENTO ELÍPTICO de CONN-WELD INDUSTRIES, LLC — IPC B06B 1/16. Figura publicada pelo INPI na Revista da Propriedade Industrial.
ACIONAMENTO ELÍPTICO. Em alguns exemplos, um acionamento elíptico ajusta um ângulo de fase de pesos ou eixos desequilibrados de uma peneira vibratória. O acionamento elíptico pode incluir um conjunto de yoke incluindo quatro placas que permitem a rotação relativa de dois eixos que, por sua vez, ajustam o ângulo de fase. Um dos dois eixos pode ter uma polia de acionamento acionada por um motor. O acionamento elíptico pode incluir duas engrenagens interligadas entre si, tendo centros respectivos com estrias helicoidais que se encaixam nas estrias helicoidais correspondentes dos dois eixos. Girar uma haste de atuador pode fazer com que as duas engrenagens se movam em uma direção axial dos dois eixos, girando assim os dois eixos um em relação ao outro, o que por sua vez causa um ajuste do ângulo de fase dos pesos ou eixos desequilibrados do mecanismo de vibração da peneira vibratória.
